Ово је кључна компонента која игра улогу „срца“ у систему топлотне пумпе са извором воде. Он је одговоран за реализацију основне размене енергије између система топлотне пумпе и спољашњег воденог окружења (као што су језерска вода, речна вода, подземна вода, циркулишућа вода из подземних цеви, итд.).

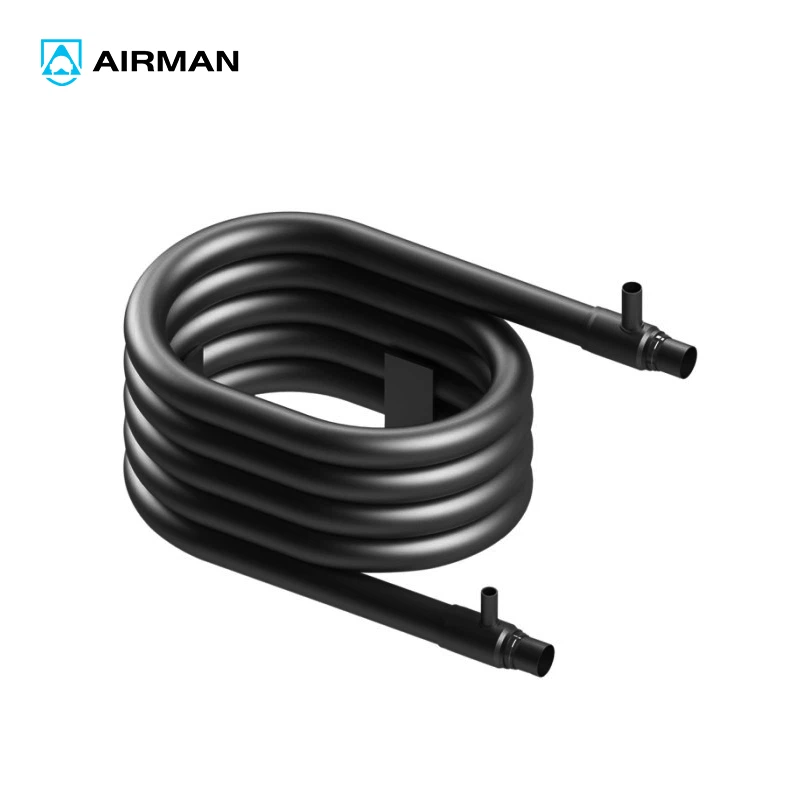

Коаксијални измењивач топлоте топлотне пумпе извора воде Предности

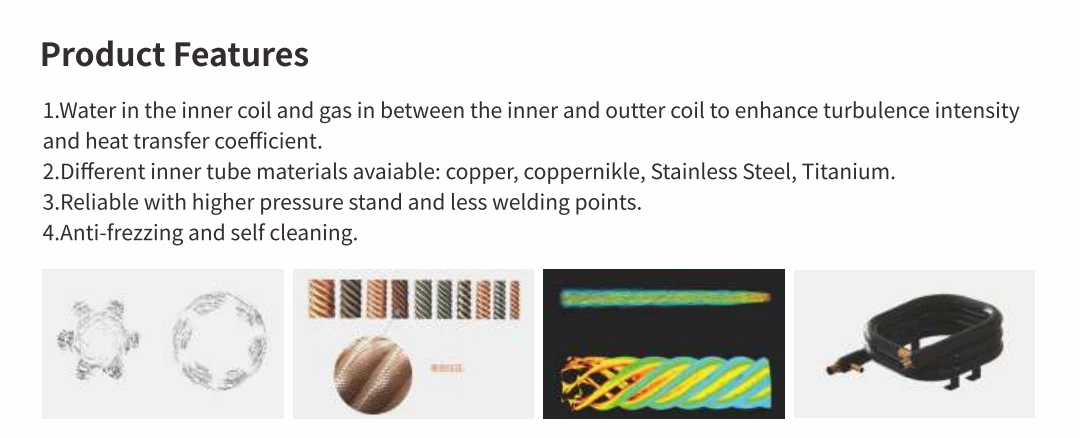

- Изузетно висока ефикасност преноса топлоте: Дизајн против{0}}протока у комбинацији са унутрашњом цеви са спиралним жљебовима у великој мери повећава турбуленцију, нарушава гранични слој и резултира коефицијентом преноса топлоте који је далеко већи од оног код обичних равних цеви.
- Директна размена топлоте са расхладним средством смањује губитке енергије у средњим фазама.
- Компактна структура: Дизајн спиралног намотаја или снопа правих цеви омогућава велику површину размене топлоте унутар ограниченог простора, што га чини идеалним за модуларне, интегрисане дизајне јединица топлотне пумпе.
- Отпорност на висок притисак и отпорност на замор: Може издржати високе радне притиске расхладних система.
- Робусна структура може да се носи са флуктуацијама притиска и термичким напрезањима током покретања{0}}система, гашења и рада.
- Добре карактеристике поврата уља: За системе расхладног средства, враћање уља за подмазивање је кључно. Глатки канали протока и оптимална брзина протока ваздуха унутар коаксијалног измењивача топлоте олакшавају несметан повратак уља за подмазивање у компресор заједно са расхладним флуидом.
- Релативно добра заштита од смрзавања: Пошто вода тече у прстенастом простору, који је релативно велик, чак и ако је проток воде неочекивано смањен, ризик од смрзавања и пуцања је мањи него код традиционалних плочастих измењивача топлоте или омотача{0}}и-и измењивача топлоте са уским каналима протока, што обезбеђује више сигурносног бафера за систем.
Основна структура и принцип рада
Структура:
- Спољна цев: Обично цев од бакра или нерђајућег челика великог-пречника.
- Унутрашња цев: Једна или више цеви са спиралним жљебовима (које се користе за повећање турбуленције и побољшање ефикасности) су смештене унутар спољне цеви, обично направљене од бакра.
- Канал протока расхладног средства: У већини дизајна, расхладно средство тече у унутрашњој цеви, док вода тече у прстенастом простору између спољашње и унутрашње цеви. Овај дизајн обезбеђује велику контактну површину за расхладно средство, што је корисно за промену фазе (испаравање или кондензација).
- Крајњи прикључци: Прецизни завршни поклопци и разводники на оба краја обезбеђују да су две течности заптивене, изоловане и равномерно распоређене.
Принцип рада:
- Циклус грејања: Вода ниске{0}}те температуре (нпр. 12 степени) из извора воде тече на страни омотача (спољна цев). Ниско{5}}расхладно средство ниског-притиска у систему тече на страни цеви (унутрашња цев), апсорбује топлоту из воде и испарава у гас, довршавајући „ендотермни“ процес.
- Циклус хлађења: Процес је обрнут. Расхладно средство са високом{1}}температуром и високим-притиском тече унутар унутрашње цеви, ослобађајући топлоту до извора хладније воде у спољној цеви, кондензујући на тај начин у течност и довршавајући процес ослобађања топлоте.
- Дизајн против{0}}протока: две течности обично теку у супротним смеровима, максимизирајући температурну разлику за пренос топлоте и постижући изузетно високу ефикасност размене топлоте.
